1.用途：

A 類防刺服采用刀具或尖釘，測試落錘以固定的撞擊能量撞擊防刺服不應出現穿刺情況。本試驗機防刺性能試驗設備主要由落錘提升裝置、 測速裝置、 刀具夾持裝置、背襯材料、背襯材料底座及方位調節機構等組成。采用進口伺服電機、PLC控制技術，可預置
沖擊高度，自動提錘到預定高度，并隨時顯示高度，落錘速度，全自動測試， 該機可靠性好、精度高，操作方便。

2.符合標準：GA68-2024、VPAM KDIW 2004、HOSDB 2017、NIJ0115.00

3.主要技術參數及規格：

1.標準沖擊高度：0~2800MM 可調

2.高度定位誤差：±1mm

3.提升定位裝置：同步輪+同步帶精準定位。

4.落下方式：鋁型材+光軸導軌導向落下。

5.錘體沖擊能量：2.5KG : 25J 40J 5KG：65J 80J 1.9KG 100J

6.測速裝置：光柵最小采集頻率30KHZ

7.測速傳感器：采用進口光柵，讀數頭FU-12 數量4個（基恩士）

8.信號放大器：采用進口信號放大器 數量2個（基恩士）

9.測速顯示精度：0.0001M/S

10.多次沖擊測試速度的誤差為：±0.05m/s

11.刀尖距刺著點位置：25MM 范圍內.

12.具夾持裝置：由測試刀具，刀具固定機構，緩沖件，外殼組成

13.試樣夾具規格： HOSDB 2017、NIJ0115.00

13.1.刀片鋼釘650±6.5g

13.2.夾具 1250±13g

13.3.總質量 1900±20.5g

13.4.刀片可自由調節旋轉角度，內部填充減震材料，可自由伸縮活動，且盡可能減小刀片與夾具的摩擦力，且刀片不會脫落。

14.5.阻尼器：直徑50±0.5MM 厚度 30±1mm*2層 材質為 33KG/M3 聚烯泡沫制作。

15.刀片夾具 VPAM KDIW 2004

刀片夾具：2.5KG 夾具1個

刀片夾具：5Kg 夾具1個

16.釘刺夾具 VPAM KDIW 2004

刀片夾具：2.5KG 夾具1個

刀片夾具：5Kg 夾具1個

17.樣品的夾持。（背襯材料，底座，防護服等）.松緊帶固定。

18.刀片背襯材料容器:尺寸400*333mm

19. 襯墊材料盒子：尺寸為350 mm x 400 mm x 150 mm

20.夾具具有高度升降功能。角度 0 和 80°可調節

21.刺著點可前后左右調節. （調節方式手輪旋轉）

22.調整范圍：X 軸150CM Y軸150CM

23.升降高度：10CM

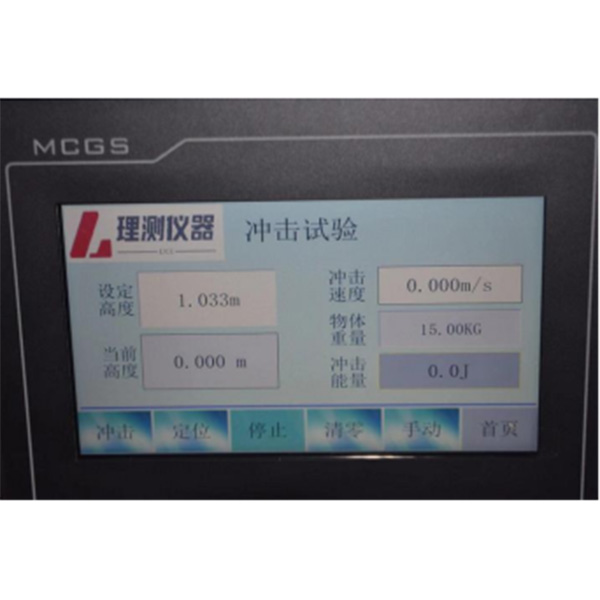

24.控制方式：采用 PLC+觸摸屏操作控制， （西門子品牌）

25.采用控制箱與主機分離式設計（可確保人員安全）

26.機器有自動定位功能，只需輸入測試高度，機器自動進行提升，釋放動作。

27.電源：交流 220V±10% 10A

28.錘體質量：0.25-15kg

29.使用溫度：15-35℃

30.外形尺寸：主機（長×寬×高）1240mm×600mm×3400mm

附件:

1.測試夾具5個： 1.9KG 1個 2.5KG2個 5KG 2個

2.50MM 緩沖件 100 個
